Android中使用achartengine生成图表的具体方法

时间:2020-10-03 10:15:09|栏目:Android代码|点击:

今天在做项目的时候用到了图表功能,记录下来

achartengine是google的一个开源项目,可以在https://code.google.com/p/achartengine/ 下载技术文档,jar包以及项目源代码

demo下载:https://code.google.com/p/achartengine/downloads/list

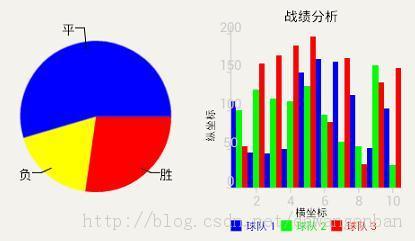

一、饼状图

新建工程,添加achartengine  jar包

PieChart.java

复制代码 代码如下:

package com.meritit.footlottery.view;

import org.achartengine.ChartFactory;
import org.achartengine.model.CategorySeries;
import org.achartengine.renderer.DefaultRenderer;
import org.achartengine.renderer.SimpleSeriesRenderer;

import android.content.Context;
import android.graphics.Color;
import android.view.View;

public class PieChart {
 public View execute(Context context) {
  int[] colors = new int[] { Color.RED, Color.YELLOW, Color.BLUE };
  DefaultRenderer renderer = buildCategoryRenderer(colors);
  CategorySeries categorySeries = new CategorySeries("Vehicles Chart");
  categorySeries.add("胜 ", 30);
  categorySeries.add("负", 20);
  categorySeries.add("平", 60);
  return ChartFactory
    .getPieChartView(context, categorySeries, renderer);
 }

 protected DefaultRenderer buildCategoryRenderer(int[] colors) {
  DefaultRenderer renderer = new DefaultRenderer();
  for (int color : colors) {
   SimpleSeriesRenderer r = new SimpleSeriesRenderer();
   r.setColor(color);
   renderer.addSeriesRenderer(r);
  }
  //显示标签
  renderer.setShowLabels(true);
  //不显示底部说明
  renderer.setShowLegend(false);
  //设置标签字体大小
  renderer.setLabelsTextSize(15);
  renderer.setLabelsColor(Color.BLACK);
  renderer.setZoomEnabled(false);
  renderer.setPanEnabled(false);
  return renderer;
 }
}

使用方法

复制代码 代码如下:

//View pieChart = new PieChart().execute(this);
//chartArea.addView(pieChart);

获得一个View对象,在需要添加的布局下面直接addView

二、柱状图

复制代码 代码如下:

package com.meritit.footlottery.view;

import java.util.Random;

import org.achartengine.ChartFactory;
import org.achartengine.chart.BarChart.Type;
import org.achartengine.model.CategorySeries;
import org.achartengine.model.XYMultipleSeriesDataset;
import org.achartengine.renderer.DefaultRenderer;
import org.achartengine.renderer.SimpleSeriesRenderer;
import org.achartengine.renderer.XYMultipleSeriesRenderer;

import com.meritit.footlottery.R;

import android.content.Context;
import android.graphics.Color;
import android.view.View;

public class BarChart {
 private Context context;
 public View execute(Context context) {
  this.context = context;
  return ChartFactory
    .getBarChartView(context, getBarDemoDataset(), getBarDemoRenderer(), Type.DEFAULT);
 }

    /**
     * XYMultipleSeriesDataset 类型的对象,用于提供图表需要表示的数据集,
     * 这里我们用 getBarDemoDataset 来得到它。
     */
    private XYMultipleSeriesDataset getBarDemoDataset() {
        XYMultipleSeriesDataset dataset = new XYMultipleSeriesDataset();
        final int nr = 10;
        Random r = new Random();
        for (int i = 0; i < 3; i++) {
            CategorySeries series = new CategorySeries("球队 " + (i + 1));
            for (int k = 0; k < nr; k++) {
                series.add(100 + r.nextInt() % 100);
            }
            dataset.addSeries(series.toXYSeries());
        }
        return dataset;
    }

    /**
     * XYMultipleSeriesRenderer 类型的对象,用于提供图表展现时的一些样式,
     * 这里我们用 getBarDemoRenderer 方法来得到它。
     * getBarDemoRenderer 方法构建了一个 XYMultipleSeriesRenderer 用来设置2个系列各自的颜色
     */
    public XYMultipleSeriesRenderer getBarDemoRenderer() {
        XYMultipleSeriesRenderer renderer = new XYMultipleSeriesRenderer();
        SimpleSeriesRenderer r = new SimpleSeriesRenderer();
        r.setColor(Color.BLUE);
        renderer.addSeriesRenderer(r);
        r = new SimpleSeriesRenderer();
        r.setColor(Color.GREEN);
        renderer.addSeriesRenderer(r);
        r = new SimpleSeriesRenderer();
        r.setColor(Color.RED);
        renderer.addSeriesRenderer(r);
        renderer.setApplyBackgroundColor(true);
        renderer.setBackgroundColor(Color.TRANSPARENT);
        renderer.setMarginsColor(context.getResources().getColor(R.color.main_background_color));
        renderer.setZoomEnabled(false, false);
        renderer.setPanEnabled(false, false);
        renderer.setLabelsTextSize(15);
  renderer.setLabelsColor(Color.BLACK);
        setChartSettings(renderer);
        return renderer;
    }

    /**
     * setChartSettings 方法设置了下坐标轴样式。
     */
    private void setChartSettings(XYMultipleSeriesRenderer renderer) {
        renderer.setChartTitle("战绩分析");
        renderer.setXTitle("横坐标");
        renderer.setYTitle("纵坐标");
        renderer.setXAxisMin(0.5);
        renderer.setXAxisMax(10.5);
        renderer.setYAxisMin(0);
        renderer.setYAxisMax(210);
    }
}

上面代码部分解释:
renderer.setApplyBackgroundColor(true);  //设置背景使能,为true下面的设置背景才有效

renderer.setBackgroundColor(Color.TRANSPARENT);  //设置背景

renderer.setMarginsColor() //设置周围区域颜色

renderer.setZoomEnabled(false, false);  //设置是否能放大

renderer.setPanEnabled(false, false);  //设置是否可以移动

renderer.setLabelsTextSize(15);  //设置标签文字大小
renderer.setLabelsColor(Color.BLACK);
